Mapowanie Strumienia Wartości (VSM)
Zidentyfikuj straty, skróć Lead Time i usprawnij przepływ w procesie produkcyjnym
Value Stream Mapping (VSM) to jedno z kluczowych narzędzi Lean Management, które pozwala zobaczyć cały proces – od zamówienia do dostawy – i zidentyfikować miejsca generujące straty.
Co to jest Value Stream Mapping (VSM)?
Mapa strumienia wartości (VSM) to narzędzie Lean służące do wizualizacji przepływu materiałów i informacji w procesie. Pozwala zidentyfikować działania, które dodają wartość, oraz te, które generują straty.
Dzięki VSM możliwe jest:
- zobaczenie całego procesu „od końca do końca”
- identyfikacja wąskich gardeł
- analiza przepływu informacji
- wskazanie obszarów do optymalizacji
Jak zrobić Value Stream Mapping (VSM) – krok po kroku
- 1. Wybór procesu / rodziny produktów do mapowania
- 2. Zebranie danych: pomiar czasów cyklu, czasów przezbrojeń, WIP, itp.
- 3. Mapowanie stanu obecnego - Current State Map
- 4. Identyfikacja strat (MUDA)
- 5. Stworzenie koncepcji stanu przyszłego - Future State Map
- 6. Ułożenie planu wdrożenia
- 7. Wdrożenie zmian
Proces VSM najczęściej realizowany jest w formie warsztatu zespołowego.
Dlaczego warto stosować VSM?
Redukcja Lead Time o średnio 20%-30%
Zmniejszenie zapasów w toku (WIP) o srednio 40%-50%
Poprawa przepływu materiałów i informacji
Lepsza współpraca pomiędzy wydziałami
Eliminacja marnotrawstwa (MUDA)
VSM pozwala podejmować decyzje na podstawie danych, a nie założeń.
Mapa stanu obecnego (Current State Map) – co pokazuje?
Mapa stanu obecnego przedstawia rzeczywisty przebieg procesu wraz z wszystkimi jego niedoskonałościami.
- czasy operacji i przestojów
- poziom zapasów
- przepływ informacji
- problemy jakościowe
- wąskie gardła
Mapa stanu przyszłego (Future State Map)
Mapa stanu przyszłego pokazuje, jak powinien wyglądać zoptymalizowany proces po eliminacji strat i wdrożeniu rozwiązań Lean i Pull System.
- skrócony Lead Time
- płynny przepływ (Flow)
- system ssący (Pull System)
- lepsze zbalansowanie pracy
- redukcja zapasów
Przykład wdrożenia VSM

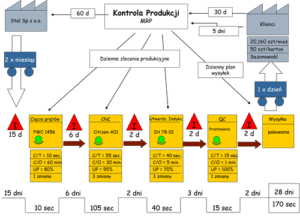

Stan obecny
Mapa przedstawia proces produkcji wałków wielowypustowych, które stanowią element alternatorów samochodowych. Odbiorcami były zakłady regenerujące alternatory, natomiast głównymi dostawcami – producenci stali.
Materiałem wejściowym były pręty stalowe, które docinano na pile do odpowiedniej długości. Następnie na obrabiarce CNC szlifowano średnicę oraz wykonywano wypusty. Gotowy wałek poddawano utwardzaniu indukcyjnemu, a ostatnim etapem było prostowanie w celu uzyskania odpowiedniej prostoliniowości.
Łączny czas przetwarzania jednego wałka wynosił 170 sekund, podczas gdy średni poziom zapasów w toku w całym zakładzie sięgał 28 dni.
Redukcja Lead Time o 60%
Redukcja WIP o 60%
Redukcja czasu przezbrojenia o 75%
Redukcja awaryjności o 30%
Stan usprawniony
Aby zwiększyć przepływ, ograniczyć zapasy i skrócić czas realizacji zamówień, przeprojektowano proces produkcyjny w oparciu o zasady Lean i system Pull.
Kluczowe usprawnienia
Redukcja czasu przezbrojenia (SMED)
Skrócono czas przezbrojenia na obrabiarce CNC z 30 do 10 minut oraz na pile z 60 do 15 min. Pozwoliło to znacząco zmniejszyć wielkość partii produkcyjnych i zwiększyć elastyczność produkcji.

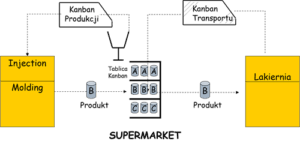

Wdrożenie supermarketu i sterowania przepływem
Pomiędzy piłą a CNC wprowadzono supermarket dla dociętych prętów.
Dzięki temu planowanie zostało uproszczone – zlecenia trafiały wyłącznie na stanowisko CNC, a dalszy przepływ był sterowany przez Kanban i FIFO.
Uproszczenie struktury procesu
Połączono operacje utwardzania indukcyjnego i kontroli jakości, eliminując zbędne przekazania i redukując zapotrzebowanie na zasoby.
Zwiększenie niezawodności (TPM)
Wdrożono standardy czyszczenia i konserwacji dla urządzenia do utwardzania indukcyjnego, co ograniczyło przestoje i poprawiło stabilność procesu.
Efekt biznesowy
- Lead skrócony o 60% (z 28 na 11 dni)
- Znacząca redukcja zapasów w toku (WIP)
- Uproszczone planowanie produkcji
- Wyższa elastyczność i krótszy czas reakcji na zamówienia klientów
- Redukcja kosztów operacyjnych (m.in. optymalizacja zatrudnienia)
VSM vs Mapa Procesu – jaka jest różnica?
Choć oba narzędzia służą do analizy procesów, różnią się zakresem i zastosowaniem.
| VSM | MAPA PROCESU | |
|---|---|---|
| Mapowanie procesów produkcyjnych | TAK | NIE |
| Mapowanie procesów uslugowych | NIE | TAK |
| Poziom detaliczności | Ogólny | Elastyczny, ustalany w zależności od potrzeb |
| Identyfikacja marnotrawstwa | TAK | TAK |
| Lead Time, Cycle Time | TAK | TAK |
| Zapasy w toku | TAK | NIE |
| Wąskie gardła | TAK | TAK |
VSM
VSM jest techniką dedykowaną do eliminacji marnotrawstwa w procesach produkcyjnych. Jeżeli interesuje cię usprawnienie procesów usługowych, businessowyh lub administracyjnych lepszą metoda jest mapowanie procesu techniką Makigami.

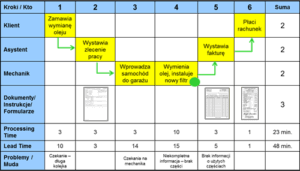

Process Mapping
Mapa procesu stworzona techniką Makigami pokazuje kroki procesu, czasy operacji i marnotrawstwo w procesie.
Warsztat Value Stream Mapping – jak to wygląda?
Warsztat VSM to intensywna praca zespołowa, podczas której analizowany jest rzeczywisty proces w firmie.
- czas trwania: 1–3 dni
- udział pracowników różnych działów
- analiza danych i procesów
- opracowanie mapy stanu przyszłego
- przygotowanie planu działań
Często zadawane pytania
Value Stream Mapping to technika używana przez Toyotę do zmapowania przepływu procesu i identyfikacji marnotrawstwa. Została spopularyzowana przez książkę Naucz się Widzieć po koniec lat 90.
Stworzenie planu usprawnień, które pozwolą na wdrożenie Pull System w procesie produkcji
W odróżnieniu od systemu „Push” stosowanego w produkcji masowej, system „Pull” wykorzystuje tylko materiały, które zostały przetworzone przez procesy w górze strumienia wartości.
Typowo są potrzebne 2 dni: jeden dzień na stworzenie mapy Current State and kolejny dzień na Future State.
